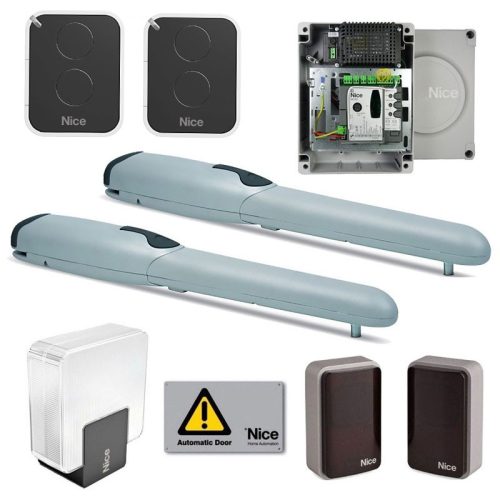

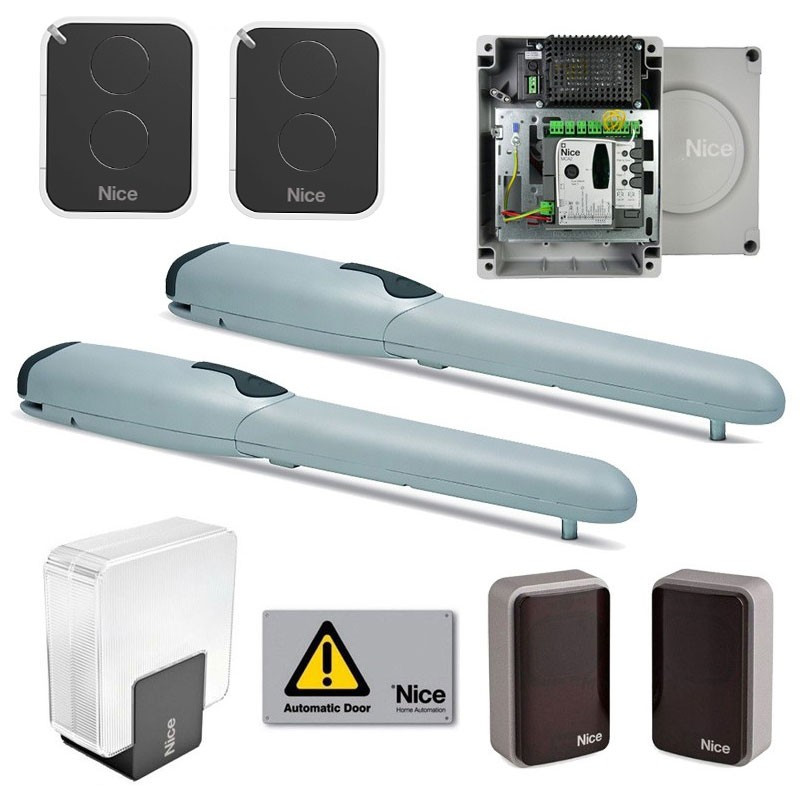

Nice Wingo 4024 szárnyaskapunyitó motor szett

Nice Wingo 4024

A készülék 24 V-os tápellátású, és kifejezetten szárnyas kapuk automatizálására alkalmas. Maximális áramfelvétele 3,5 A, névleges fogyasztása 50 W, csúcsteljesítménye pedig 85 W. A hajtómű maximálisan 1500 N tolóerőt képes kifejteni, míg a névleges terhelésnél 500 N az erőhatár, a működési hőmérséklet pedig -20 és +50 °C között van. A 320 mm-es löketű motor IP44-es védettséggel rendelkezik, óránként akár 40 ciklusra is képes, teljes élettartama pedig 80 000–250 000 nyitás-zárás közé tehető.

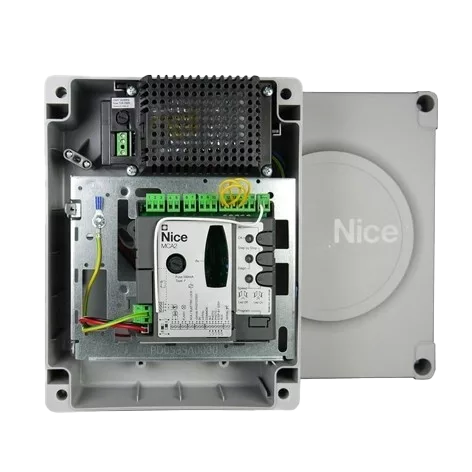

MC424L vezérlőegység

Az MC424L elektronikus vezérlőegység beépített rádióvevővel és OXIBD kétirányú csatlakoztatható rádióvevővel.

Ez az egység a Wingo, Too és S-Fab 24 V-os elektromechanikus hajtóművek vezérlésére szolgál kapuk vagy lengőajtók automatizálásához.
Rendelkezik egy rendszerrel, amely amperometrikus módszerrel ellenőrzi a csatlakoztatott motorok terhelését – ennek segítségével automatikusan felismeri a végálláskapcsolókat, eltárolja az egyes motorok működési idejét, és akadályokat is képes érzékelni a normál működés során.
Ez a funkció megkönnyíti a telepítést, mivel nincs szükség a munkaciklusok időzítésének vagy a kapuszárnyak fáziseltolásának beállítására.
A vezérlőegység előre beprogramozott, a leggyakrabban használt funkciókkal, valamint integrált rádióvevőt is tartalmaz a távirányítós vezérléshez.
Kétféle ALT bemenet programozható hozzá:

• ALT NC típus, amely NC (alapértelmezett zárt) érintkezésű eszközökhöz csatlakoztatható.
• ALT állandó ellenállással: lehetővé teszi 8,2 kΩ állandó ellenállású kimenettel rendelkező eszközök (pl. érzékeny biztonsági él) csatlakoztatását a vezérlőpanelhez.

Specifikációk:

• Feszültség: 230 V~ ±10%
• Frekvencia: 50/60 Hz
• Biztosíték: 1A T típusú
• Maximális energiafogyasztás: 170 watt
• Vészhelyzeti áramellátás PS124 pufferakkumulátorokhoz és Solemyo napelemes készlethez
• Maximális motoráram: 3 A (amperometrikus kioldási szint „6. fokozat”)
• Szolgáltatási teljesítmény: 24 V maximális áram 200 mA (a feszültség 16 és 33 V között változhat)
• Fotocella kimenet 24 V maximális áram 100 mA (a feszültség 16 és 33 V között változhat)
• Villogó lámpa kimenet: 24 V-os villogó lámpákhoz, maximális teljesítmény 25 W (a feszültség 16 és 33 V között változhat)
• Kapu lámpa kimenet: 24 V-os lámpákhoz, maximális teljesítmény 5 W (a feszültség 16 és 33 V között változhat) vagy elektromechanikus zárakhoz 12 V~ 25 W
• ALT bemenet NC érintkezőkhöz vagy állandó ellenálláshoz: 8,2 KΩ +/- 25%
• A munkaidő automatikusan érzékelt
• A szünetidő programozható 5, 15, 30, 45, 60, 80, 120, 180 másodpercre
• A kisülési idő programozható 0,2, 0,4, 0,6, 0,8, 1,0, 1,2, 1,4 másodpercre
• Nyitáskor a szárny késleltetése programozható 0, 5, 10, 15, 20, 30, 40, 50% munkaidőre
• Automatikusan érzékelt zárási szárny késleltetés
• Max. tápellátó kábelek hossza 30 méter
• Rádiós vevő Plug-in típusú „SM” SMXI, SMXIS, OXI vevőkészülékekhez (I. és II. mód)
• Üzemi hőmérséklet-tartomány: - 20 és +55 °C között
• Védettségi fokozat: IP54, ha a burkolat sértetlen
• Méretek (mm): 310 x 232 x 122
• Súly (kg): 4,1

1 pár EPM kültéri fotocella

• Becsült hatótávolság 15 méter (30 jumperrel + 10 leválasztással)
• Tápellátás jumper nélkül 24 Vac/Vdc határértékek: 18-35 Vdc, 15-28 Vac
• Tápellátás jumperrel 12 Vac/Vdc határértékek: 10-18 Vdc, 9-15 Vac
• Teljesítményfelvétel (mA) 25 RX, 30 TX
• Maximális áramfelvétel: kb. 55 mA (TX + RX)
• A fotocella által kibocsátott sugár szöge: 20° (± 25%)
• RX érzékelési terület szöge: kb. 20°, redukciós kúp nélkül; 8°, redukciós kúppal (± 25%)
• IP44 védelmi fokozat
• Válaszidő: kevesebb mint 30 ms
• Üzemi hőmérséklet: -20/+50 °C
• Szerelés: egymással szemben rögzített elemek, két függőleges falon, egymással párhuzamosan vagy tartó oszlopon
• Relé kapacitás max.: 500 mA és 48 V
• Méretek (mm): 50 x 80 x 28,5
• Súly (g): 143

Előnyei:

• Biztonságos: EN12453 szerinti D típusú eszköz a két fotoc ella közötti optikai tengelyen lévő akadályok észlelésére
• A fotocella használatával az EN 954-1 szabvány szerinti 2. kategóriájú meghibásodásbiztonság érhető el
• A legmodernebb technológiák: tükröződésmentes áramkör, amely kiküszöböli a napfény okozta esetleges zavarokat
• EPM modellek, 2 tartományi szinttel
• Tartós, betörésbiztos kivitelben is: időjárásálló ABS burkolat, fém burkolattal is kapható

Nice Elac villogó beépített antennával

Kompatibilis különböző elektromos szabványokkal, és feszültségingadozásoknak kitett területeken is felszerelhető. Különösen ütésálló ház, különböző pozíciókban rögzíthető. Körülbelül 80%-kal kevesebb energiát fogyaszt, mint a hagyományos villogó lámpák, beépített 433,92 MHz-es antennával.

Specifikációk:

• Tápellátás: 90-240 Vac
• Frekvencia: 50/60 Hz
• Maximális energiafogyasztás: 36 mA
• Teljesítmény: 5 Watt
• Lámpa: fehér LED
• Belső villogó: igen
• Maximális működési ciklus: 33% (5 másodperc bekapcsolva, 10 másodperc kikapcsolva)
• Védettségi fokozat: IP44
• Üzemi hőmérséklet: -20/+50 °C
• Méretek (mm): 132 x 72 x 155
